Bộ tăng áp khí thải T-MAN / Vòng vòi Turbo dòng T- TCA dành cho bộ tăng áp hậu mãi

Thông tin cơ bản
Nguồn gốc: Giang Tô, Trung Quốc
Hàng hiệu: Marine Turbo
Chứng nhận: ISO; CCS; GL
Số mô hình: Dòng T-TCA
Số lượng đặt hàng tối thiểu: 1 CÁI
chi tiết đóng gói: Hộp các tông, vỏ gỗ
Thời gian giao hàng: 1-4 ngày làm việc
Điều khoản thanh toán: T / T, L / C, Western Union
Khả năng cung cấp: 500 chiếc / tháng
Thông tin chi tiết
Người mẫu: Dòng T-TCA tên sản phẩm: Vòng vòi tăng áp / cánh dẫn hướng turbo hàng hải
Loại 1: Bộ tăng áp khí thải đầu ra động cơ: 2000kW -30.000kW
loại tuabin: Lưu lượng hướng trục, hai thì và bốn thì Các loại hai thì: T- TCA44, T- TCA55, T- TCA66, T- TCA77, T- TCA88
Các loại bốn thì: T- TCA33, T- TCA44, T- TCA55, T- TCA66, T- TCA77, T- TCA88 Tỷ lệ áp suất: <i>2-storke: 4.55-4.8;</i> <b>2 cò: 4,55-4,8;</b> <i>4-stroke: 5.3-5.5</i> <b>4 thì: 5.3-5.5</b>
Điểm nổi bật:

vòng vòi turbo

,

bộ khuếch tán tuabin

,

Vòng vòi Turbo hai thì


Mô tả sản phẩm

Bộ tăng áp khí thải T-MAN / Vòng vòi Turbo dòng T- TCA dành cho bộ tăng áp hậu mãi

Mô tả bộ tăng áp khí xả sê-ri T- MAN / T- TCA:

Vòng vòi tăng áp sê-ri T- TCA nở ra một phần củaBộ tăng áp khí xả sê-ri T-MAN/T-TCA, được coi là công nghệ nâng cấp của bộ tăng áp T-NA thành công trước đó.Bộ tăng áp sê-ri T-TCA không chỉ tăng rõ rệt về hiệu suất mà còn cải thiện đáng kể về độ tin cậy và tuổi thọ.Sê-ri T- TCA được phát triển để tăng áp với áp suất không đổi, trong đó, khí thải của động cơ chảy vào một ống góp khí thải chung, tích tụ ở đó và chảy với các dao động áp suất nhỏ đến tua-bin xả.

Dòng T- TCA được thiết kế nhưtuabin hướng trục và có thể được sử dụng trong phạm vi hiệu suất rất rộng để nạp điện cho động cơ chạy bằng khí và dầu diesel hai kỳ và bốn kỳ.Đầu ra của động cơ làtừ 2.000 kW đến 30.000 kW mỗi bộ tăng áp và dễ bảo trì hoặc bảo dưỡng.

Kích thước và trọng lượng của bộ tăng áp khí xả sê-ri T- TCA chỉ để tham khảo:

T-MAN Dòng T-TCA

Bộ tăng áp khí thải T-MAN / Vòng vòi Turbo dòng T- TCA dành cho bộ tăng áp hậu mãi 0

chiều dài (mm)

Bộ tăng áp khí thải T-MAN / Vòng vòi Turbo dòng T- TCA dành cho bộ tăng áp hậu mãi 1

chiều dài (mm)
W (mm) H (mm) F (mm) T (mm) A1 (mm) D(mm) Trọng lượng (kg)*^
T-TCA33 1558 1606 802 1021**** 443 832 476 996 1372.1
T-TCA44 - 2194 1054 1614 600 945 534 1000 2200
T-TCA55 2167***
2224****
2461 1206 1935*
1825**
850*
740**
1090 551 1371 3201.6
T-TCA66 2360***
2407****
2889 1433 2094 850 1294 649 1625 5308.9
T-TCA77 2782 3416 1694 2561*
2371**
1200*
1010**
1538 754 1930 8325.3
T-TCA88 3316 4022 2012 2734 1200 1825 880 2270 13410

* Vỏ chân, cao
**Chân vỏ, thấp
*** Vỏ tiếp nhận khí dọc trục D=360mm
****Vỏ tiếp nhận khí dọc trục D=300mm hoặc kênh đôi
*****Chiều cao H không có bể trọng lực
*^Với bộ giảm thanh và cho động cơ bốn thì chỉ để tham khảo

Bộ tăng áp khí thải T-MAN / Vòng vòi Turbo dòng T- TCA dành cho bộ tăng áp hậu mãi 2

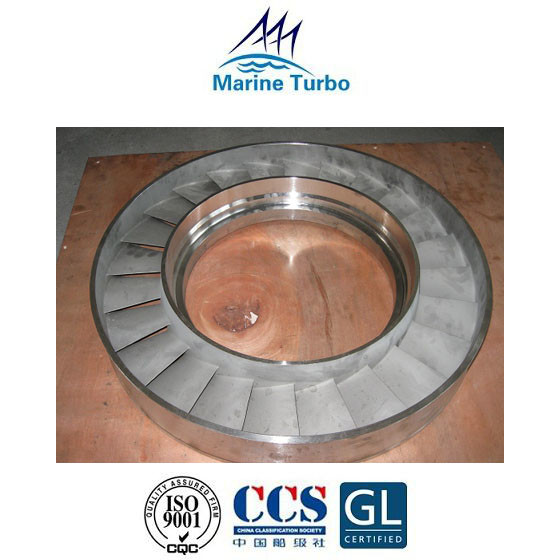

Mô tả vòng vòi tăng áp sê-ri T-TCA:

Khí thải của động cơ giãn nở qua một vòng vòi nơi năng lượng áp suất của khí được chuyển thành động năng.Khí vận tốc cao này được dẫn vào các cánh tuabin, nơi nó truyền động cho bánh tuabin, và do đó, máy nén ở tốc độ cao (10 -15000 vòng/phút).Khí thải sau đó đi qua vỏ đầu ra để hút khí thải.

  • Vòng vòi của bộ tăng áp thường được chế tạo từ hợp kim niken crom chống rão, thép niken moly-crom chịu nhiệt hoặc hợp kim nimonic chịu được nhiệt độ cao và chống ăn mòn.
  • Ngoài ra, do chức năng của nó là chuyển đổi khí thải thành động năng, yêu cầu xử lý chính xác của vòng vòi là rất cao.

Giới thiệu ngắn gọn về bộ tăng áp khí thải:

Bộ tăng áp khí thải hoạt động ở tốc độ cao, nhiệt độ khí thải cao, tốc độ dòng khí và không khí cao, tốc độ dòng chảy cao.Thông thường, áp suất của khí thải là 0,25-0,45 MPa và nhiệt độ khí thải là 500-600 ° C.Tốc độ thay đổi theo kích thước của bộ tăng áp/siêu tăng áp Marine.Tốc độ tối đa của bộ siêu nạp cỡ lớn là 10000 vòng/phút và tốc độ tối đa của bộ siêu nạp cỡ nhỏ có thể đạt 40.000 ~ 50000 vòng/phút.Do đó, bộ tăng áp hàng hải /bộ tăng áp khí thải là một máy chính xác.
