| Loại cánh quạt: | Lắp ráp hoàn chỉnh với trục và cánh quạt | Vật liệu trục: | Thép hợp kim rèn 42CrMo4 |
|---|---|---|---|
| Vật liệu cánh quạt: | Thép không gỉ 304 hoặc 316 | Tốc độ hoạt động tối đa: | 20000 vòng / phút |
| Lớp cân bằng: | G2.5 theo tiêu chuẩn ISO 1940 | Tiêu chuẩn kiểm tra: | Thử nghiệm thẩm thấu thuốc nhuộm và cân bằng động 100 phần trăm |

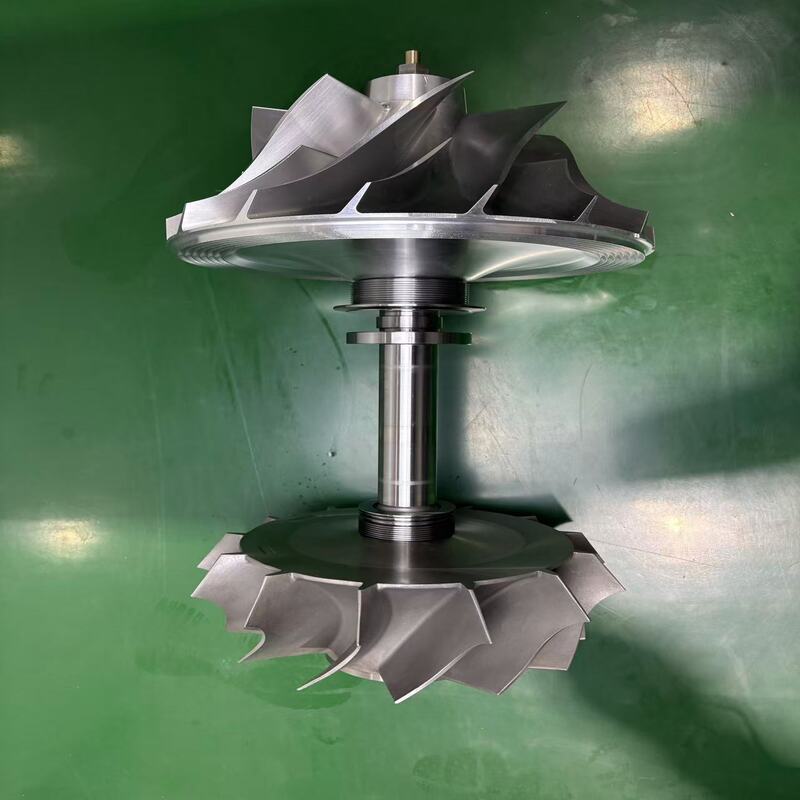

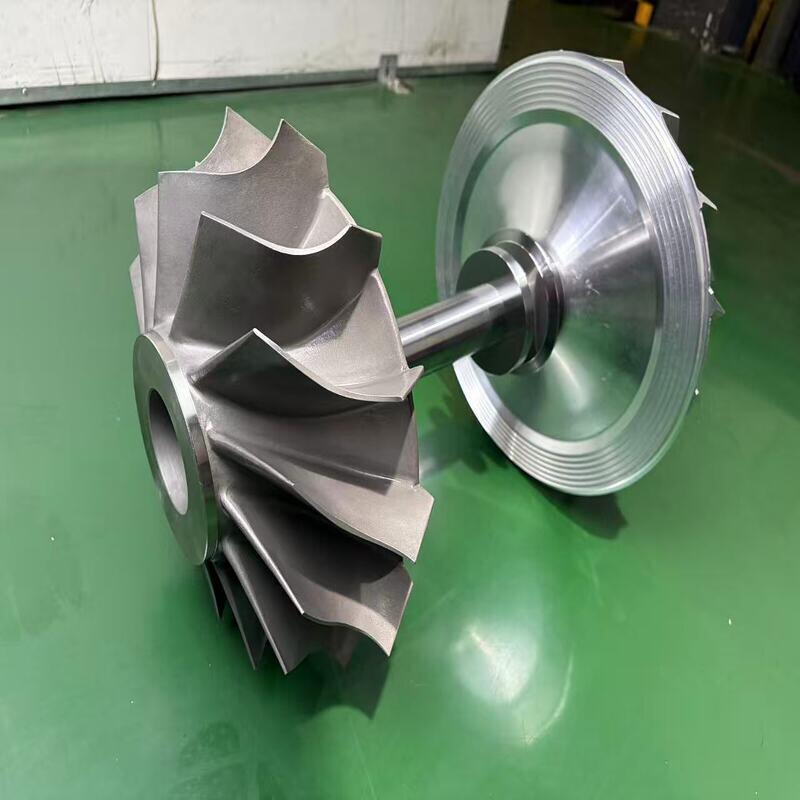

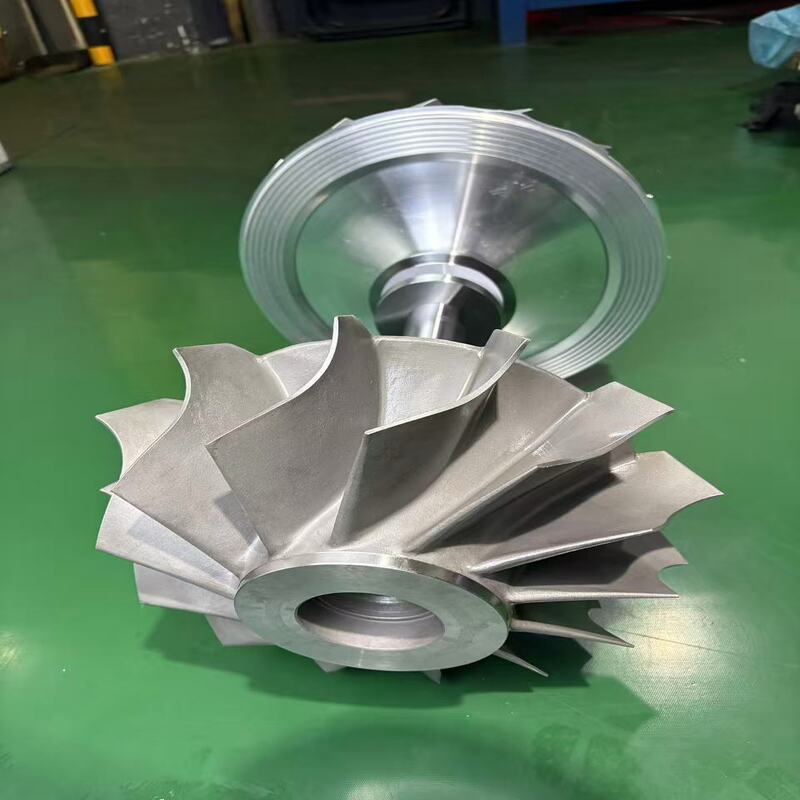

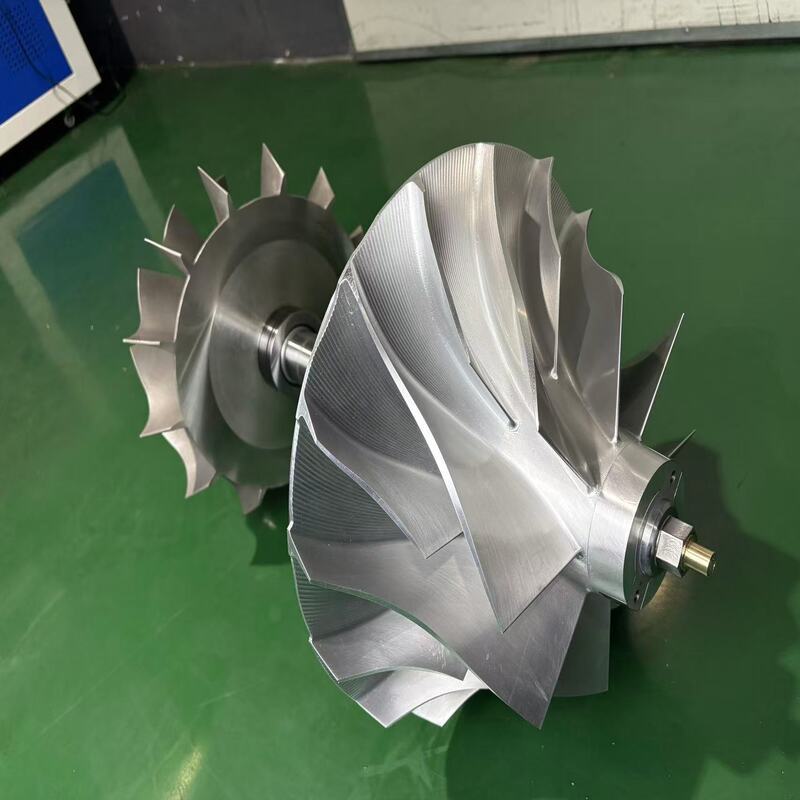

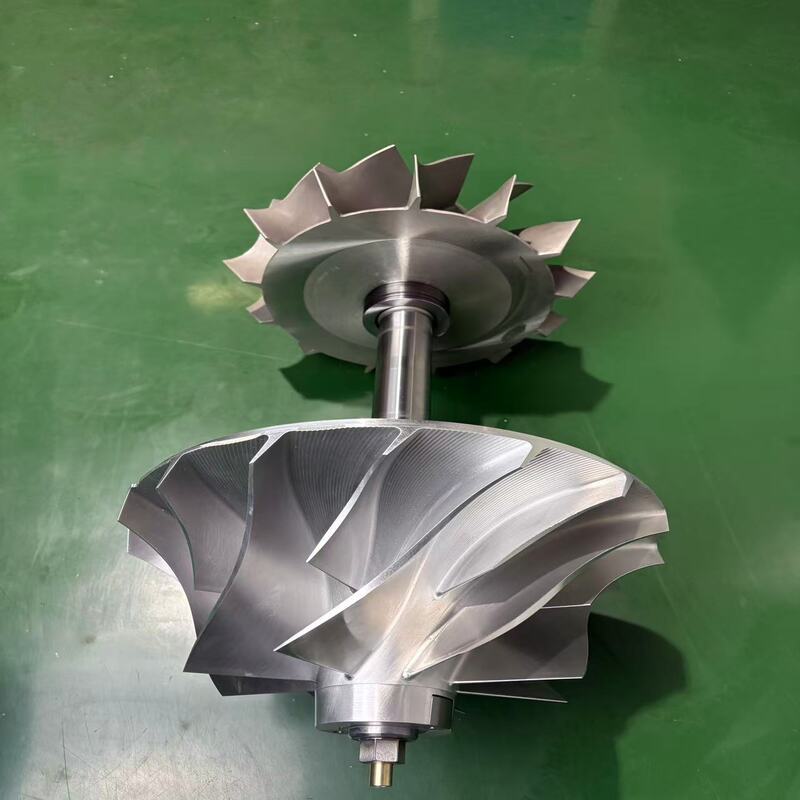

Bộ lắp ráp hoàn chỉnh rô-to cân bằng tốc độ cao của chúng tôi là bộ phận quay sẵn sàng để lắp đặt được thiết kế cho các ứng dụng động cơ và tuabin có yêu cầu khắt khe. Nó tích hợp lõi rôto, trục nối đất chính xác, vòng bi lắp sẵn và các bộ phận cân bằng vào một cụm lắp ráp đã được thử nghiệm tại nhà máy. Mỗi thiết bị đều được cân bằng động theo ISO G2.5 hoặc cao hơn, được xác minh ở tốc độ vận hành để đảm bảo độ rung cực thấp, tuổi thọ vòng bi kéo dài và đầu ra ổn định. Được làm từ vật liệu trục hợp kim và thép điện cao cấp, cụm rôto hoàn chỉnh giúp giảm thiểu lỗi lắp ráp, loại bỏ hiện tượng cân bằng tại chỗ và giảm thời gian dừng bảo trì. Thích hợp cho động cơ điện AC/DC, tua bin hơi nước, tua bin khí và trục xoay tốc độ cao, bộ lắp ráp này được thiết kế phù hợp với yêu cầu về mô-men xoắn, tốc độ và lắp đặt của bạn. Cho dù bạn cần một vật thay thế tiêu chuẩn hay một rô-to được thiết kế tùy chỉnh, cụm rô-to nguyên khối của chúng tôi mang lại hiệu suất có thể dự đoán được và vận hành nhanh hơn. Bằng cách tích hợp lõi và trục với khả năng cân bằng nghiêm ngặt, chúng tôi giúp bạn đạt được hiệu suất cao hơn, độ ồn thấp hơn và giảm tổng chi phí sở hữu. Tất cả các cụm lắp ráp đều trải qua quá trình kiểm tra kích thước, kiểm tra độ hoàn thiện bề mặt và kiểm tra độ đảo động trước khi vận chuyển, đảm bảo khả năng sử dụng ngay trong dây chuyền sản xuất của bạn.
Hệ thống rôto không cân bằng hoặc được lắp ráp kém là nguyên nhân hàng đầu gây rung, hư hỏng vòng bi và dừng máy đột xuất. Khi một rôto được cung cấp dưới dạng các bộ phận riêng biệt và được lắp ráp tại chỗ, các biến thể về dung sai lắp, căn chỉnh và độ chính xác cân bằng thường gây ra hiện tượng lệch tâm và mất cân bằng khối lượng. Điều này tạo ra lực hướng tâm quá mức, dẫn đến mài mòn sớm ổ trục, rò rỉ phốt, mỏi trục và thậm chí là cộng hưởng cấu trúc. Trong các ứng dụng động cơ và tua-bin, ngay cả sự mất cân bằng nhỏ cũng có thể dẫn đến thất thoát năng lượng, quá nhiệt và khuếch đại tiếng ồn. Các đội bảo trì thường gặp khó khăn với các rôto thay thế không nhất quán, đòi hỏi phải lắp thử tốn thời gian và phải cố gắng cân bằng nhiều lần. Những thách thức này làm tăng rủi ro vận hành, tăng lượng tồn kho phụ tùng thay thế và kéo dài thời gian ngừng hoạt động của máy. Nếu không có cụm rô-to hoàn chỉnh, được cân bằng trước thì việc đạt được độ ổn định ở tốc độ cao có thể lặp lại và độ tin cậy lâu dài sẽ khó hơn đáng kể, đặc biệt là trong điều kiện tải thay đổi và chu kỳ làm việc liên tục.
Chúng tôi giải quyết những vấn đề này bằng cách cung cấp các cụm rô-to hoàn chỉnh được tích hợp đầy đủ được cân bằng động và được kiểm tra 100% trước khi gửi đi. Thay vì cung cấp các trục, tấm mỏng và vòng bi lỏng lẻo, chúng tôi lắp ráp, căn chỉnh và cân bằng toàn bộ bộ phận quay trong điều kiện nhà máy được kiểm soát. Lõi rôto được lắp co lại hoặc khóa vào trục, vòng bi được lắp với tải trước được chỉ định và cụm được cân bằng trên bộ cân bằng chính xác ở tốc độ vận hành hoặc tốc độ tương đương được xác nhận. Cách tiếp cận này giúp loại bỏ khả năng thay đổi trong lắp ráp tại chỗ, đảm bảo độ đồng tâm và đảm bảo độ mất cân bằng dư nằm trong giới hạn ISO G2.5 hoặc do người dùng chỉ định. Vì mỗi rô-to được lắp ráp hoàn chỉnh đều được giao theo phương thức chìa khoá trao tay nên nhóm của bạn chỉ cần lắp nó vào stato hoặc vỏ, giúp giảm thời gian vận hành tới 70%. Chúng tôi cũng cung cấp hỗ trợ kỹ thuật tùy chỉnh—vật liệu, lớp phủ, tính năng làm mát và phần mở rộng trục có thể được điều chỉnh cho phù hợp với thiết bị của bạn. Với khả năng truy nguyên lô, báo cáo cân bằng được chứng nhận và tài liệu tuân thủ kích thước, các tổ hợp rô-to hoàn chỉnh của chúng tôi mang đến cho bạn chất lượng có thể lặp lại và tổng chi phí vòng đời thấp hơn, khiến chúng trở nên lý tưởng cho cả sản xuất OEM và thay thế MRO.
| tham số | Chi tiết |
|---|---|
| Loại cánh quạt | Lồng sóc, rôto dây quấn, rôto nam châm vĩnh cửu, rôto đĩa tuabin |
| Vật liệu cốt lõi | Thép điện 50W470 / 50W600 / 35W250, có sẵn các loại tùy chỉnh |
| Vật liệu trục | 42CrMo, 40Cr, thép không gỉ 304/316, thép hợp kim |
| Phạm vi đường kính ngoài | 80 mm – 1500 mm (tiêu chuẩn), lớn hơn theo yêu cầu |
| Phạm vi đường kính trục | 20mm – 300mm |
| Chiều dài lõi | 100mm – 3000mm |
| Cân bằng lớp | G6.3, G2.5, G1.0 (ISO 1940-1) |
| Tốc độ hoạt động tối đa | Lên đến 30 000 vòng/phút (tùy thuộc vào đường kính) |
| Dung sai ghế chịu lực | H7/k6 hoặc mỗi bản vẽ |
| Chạy ra (Trục & Lõi) | ≤ 0,02mm |
| Phương pháp cân bằng | Cân bằng động hai mặt phẳng với hiệu chỉnh bằng cách khoan, phay hoặc bổ sung trọng lượng |
| Kiểm tra & Tài liệu | Báo cáo cân bằng, báo cáo kiểm tra kích thước, chứng nhận vật liệu |
| Tùy chỉnh | Rãnh, gân làm mát, ống thông gió hướng tâm, lớp phủ, giao diện đĩa co, mục tiêu cảm biến |
| Bao bì | Thùng gỗ xuất khẩu có bảo vệ chống ăn mòn |
Động cơ điện tốc độ cao và trung thế
Động cơ công nghiệp AC/DC và động cơ servo
Tua bin hơi nước và bộ truyền động phụ trợ tua bin khí
Mô-đun rôto tăng áp
Máy nén và máy thổi ly tâm
Trục quay tốc độ cao cho máy công cụ
Rotor máy phát điện nam châm vĩnh cửu
Động cơ kéo cho xe lửa và xe điện
Rôto bơm cho máy bơm đa tầng áp suất cao
Bất kỳ thiết bị quay nào yêu cầu bộ phận lõi và trục rôto cân bằng sẵn
Một cụm rôto hoàn chỉnh chuyển đổi năng lượng điện từ hoặc năng lượng chất lỏng thành chuyển động quay cơ học. Trong động cơ điện, lõi rôto nhiều lớp mang dây dẫn hoặc nam châm vĩnh cửu. Khi stato tạo ra từ trường quay, nó sẽ tạo ra dòng điện trong dây dẫn rôto, tạo ra mômen điện từ làm quay rôto và trục tích hợp của nó. Trong tua bin, khí hoặc hơi nước áp suất cao tác động lên các cánh được cố định vào đĩa rôto, truyền động trực tiếp cho trục. Trục, được hỗ trợ bởi các ổ trục, truyền mô-men xoắn tới tải trọng ghép. Bởi vì lõi, trục và vòng bi tạo thành một cụm cân bằng, cứng nhắc nên khối lượng quay vẫn ổn định ngay cả ở tốc độ cao. Quá trình cân bằng bù đắp cho sự bất đối xứng của khối lượng dư, giảm thiểu lực ly tâm và độ rung. Vòng bi được lắp sẵn có khe hở và tải trước chính xác đảm bảo quay trơn tru và giảm ma sát. Các tính năng làm mát, chẳng hạn như ống hướng tâm hoặc cánh quạt tích hợp, có thể được kết hợp để quản lý sự giãn nở nhiệt và giữ rôto trong giới hạn nhiệt độ an toàn, duy trì tính đồng nhất của khe hở không khí và ngăn ngừa hiện tượng cong nhiệt. Thiết kế tích hợp này đảm bảo truyền tải điện năng hiệu quả, độ ồn thấp hơn và tuổi thọ hoạt động lâu hơn khi làm việc liên tục.
Xác định các thông số máy của bạn: Biết công suất định mức (kW), tốc độ định mức (RPM) và tần số cung cấp (Hz) của động cơ hoặc tuabin của bạn.
Xác định loại rôto: Chọn lồng sóc cho động cơ cảm ứng mạnh, rôto dây quấn để điều khiển trượt, nam châm vĩnh cửu cho máy đồng bộ hiệu suất cao hoặc đĩa tua bin cho bộ dẫn động tua bin. Cung cấp bản vẽ hoặc mã gốc của nhà sản xuất nếu có thể.
Chọn vật liệu lõi và trục: Hãy chọn loại thép cách điện phù hợp với mục tiêu hiệu suất và loại nhiệt của bạn. Đối với môi trường ăn mòn hoặc nhiệt độ cao, hãy yêu cầu trục bằng thép không gỉ hoặc thép hợp kim.
Chỉ định các giao diện cơ học: Xác nhận đường kính trục, kích thước rãnh then, kích thước cổ trục ổ trục và loại/ký hiệu ổ trục. Cho biết bất kỳ yêu cầu lắp mặt bích khớp nối, đĩa co hoặc bộ mã hóa nào.
Đặt yêu cầu cân bằng: Đối với các ứng dụng tốc độ cao (trên 3000 vòng/phút), hãy chỉ định ISO G2.5 hoặc G1.0. Đối với động cơ công nghiệp nói chung, G6.3 có thể được chấp nhận. Hãy cho chúng tôi biết tốc độ vận hành tối đa và liệu có cần cân bằng hai mặt phẳng hay không.
Giải quyết vấn đề làm mát và bảo vệ: Nếu rôto hoạt động trong môi trường kín hoặc có môi trường xung quanh cao, hãy thảo luận về các ống dẫn làm mát bên trong, quạt gắn trên trục hoặc lớp phủ chống ăn mòn.
Yêu cầu tài liệu: Xác nhận rằng bạn cần báo cáo cân bằng, chứng chỉ vật liệu và hồ sơ kiểm tra kích thước cho hệ thống chất lượng của mình.
Mẫu và nguyên mẫu: Đối với các dự án OEM, chúng tôi có thể cung cấp bộ lắp ráp rôto nguyên mẫu hoàn chỉnh để thử nghiệm và xác nhận trước khi sản xuất hàng loạt.
Liên hệ với các kỹ sư của chúng tôi: Gửi thông số kỹ thuật, bản vẽ hoặc mẫu yêu cầu đã điền đầy đủ của bạn. Chúng tôi sẽ đề xuất một thiết kế đã được xác minh, thời gian thực hiện và báo giá trong vòng 24 giờ, đảm bảo bạn có được một cụm rôto hoàn chỉnh vừa khít và chạy trơn tru.
1. Tổ hợp rôto hoàn chỉnh là gì và nó khác với lõi rôto trần như thế nào?Một bộ phận rôto hoàn chỉnh là một bộ phận tích hợp đầy đủ bao gồm lõi rôto, trục, vòng bi và các bộ phận cân bằng, tất cả đều được lắp ráp tại nhà máy và được cân bằng động. Lõi rôto trần chỉ là lõi từ nhiều lớp không có trục, vòng bi hoặc cân bằng. Việc sử dụng cụm lắp ráp hoàn chỉnh giúp loại bỏ các lỗi lắp ráp tại chỗ và cân bằng công việc, tiết kiệm thời gian lắp đặt và nâng cao độ tin cậy.
2. Bạn có thể đạt được cấp độ cân bằng nào cho rôto tốc độ cao?Chúng tôi thường xuyên cân bằng theo ISO G2.5 và đối với các ứng dụng tốc độ cao quan trọng như rôto tuabin và trục chính, chúng tôi có thể đạt tới G1.0. Mỗi bộ phận được cân bằng ở tốc độ vận hành hoặc tốc độ được tính toán để thể hiện điều kiện sử dụng và báo cáo cân bằng được chứng nhận sẽ được cung cấp cùng với mỗi lô hàng.
3. Bạn có thể chế tạo một cụm rôto hoàn chỉnh từ mẫu hoặc bản vẽ không?Đúng. Chúng tôi chuyên lắp ráp cánh quạt tùy chỉnh và thay thế. Cung cấp bản vẽ gốc của bạn, bảng thông số kỹ thuật được thiết kế ngược hoặc mẫu vật lý và nhóm kỹ thuật của chúng tôi sẽ sao chép thiết kế với các giao diện cơ học chính xác và đặc tính hiệu suất. Chúng tôi cũng đề xuất cải tiến về vật liệu hoặc cân bằng nếu cần.
4. Thời gian thực hiện điển hình cho việc lắp ráp hoàn chỉnh rôto tùy chỉnh là bao lâu?Các bộ phận thay thế tiêu chuẩn bằng vật liệu thông thường thường được vận chuyển trong vòng 4–6 tuần. Rôto được thiết kế tùy chỉnh phức tạp với vật liệu đặc biệt, lớp phủ hoặc hình dạng trục độc đáo có thể mất 8–12 tuần. Chúng tôi cung cấp lịch trình giao hàng chắc chắn ở giai đoạn báo giá và giữ hàng tồn kho an toàn cho các đơn hàng lặp lại.
5. Làm thế nào để bạn đảm bảo chất lượng và độ đồng tâm của tổ hợp?Mỗi cụm rôto hoàn chỉnh đều phải trải qua phép đo độ đảo trục, kiểm tra độ đồng tâm lõi, cân bằng động và kiểm tra kích thước lần cuối. Chúng tôi sử dụng CMM, chỉ báo quay số và máy cân bằng chính xác. Bao gồm các báo cáo dung sai và chứng chỉ vật liệu, đảm bảo rằng bộ phận lắp ráp đáp ứng hoặc vượt quá các thông số kỹ thuật in trước khi rời khỏi nhà máy.
